EXECUÇÃO DE ATIRANTAMENTO COM TIRANTES DE 35 TF EM SERVIÇO DE ALTEAMENTO NA BARRAGEM DO DIOGO – MINA DE ÁGUA LIMPA

L.Filgueiras
Autor – Construtora G MAIA, Belo Horizonte, Brasil

L. Xavier
Co-autora – Construtora G MAIA, Belo Horizonte, Brasil

F. Gilian
Autor – Seogeo, Belo Horizonte, Brasil

RESUMO:

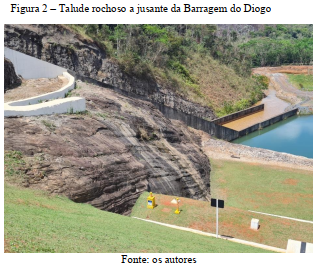

O presente artigo tem como objetivo detalhar um procedimento executivo de atirantamento com tirantes de 35 tf, executando em serviço de alteamento na barragem do Diogo - Mina de água limpa, em Rio Piracicaba, Minas Gerais. O projeto visava a estabilização do maciço rochoso na jusante da barragem para garantir a estabilidade.

Para tal procedimento foram executadas duas linhas de tirantes monobarras, com carga de 35 tf, com comprimento de 16 metros na parte superior e 11 metros na inferior, com equipe especialidaza fazendo uso de rapel e andaimes. O uso de tais metódos foram um desafio na obra, que foi feita no decorrer de 120 dias e entregue dentro do prazo.

A Soegeo conta com equipe experiente em trabalhos por corda, execução de tirantes e grampeamento de taludes.

Palavras-chave: atiranteamento, alteamento de barragem, tirantes

INTRODUÇÃO:

Para executar obras em barragens é necessário um estudo prévio e topográfico do solo, suas condições geotécnicas, hidrológicas e informações sobre a sua fundação. O estudo hidrológico visa conhecer o fluxo de água da região, suas condições hidráulicas, e o fluxo de água subterrânea.

Conhecimentos ecológicos acerca do local são primordiais para evitar possíveis transtornos de impacto ambiental, uma vez que, se tratando de barragens, é necessário ter uma visão sobre suas condições o mais exata possível, seja sobre os materiais usados, suas condições estruturais ou o entorno.

Entre os esforços atuantes nas barragens, a pressão do fluxo hidroecológico nas fundações, o que consiste em um dos grandes problemas, no que se diz respeito a obras hidráulicas (Volkmer 2009). Os processos dinâmicos podem afetar a estabilidade e durabilidade da obra, ocasionar rupturas, erosão e inundações.

Apesar das inúmeras vantagens da construção de barragens, são as suas possíveis falhas estruturais que causam apreensão, uma vez que os acidentes envolvendo essas obras são de gravidade elevada. Não é permíssivel conviver com tais riscos (Oliveira 2012).

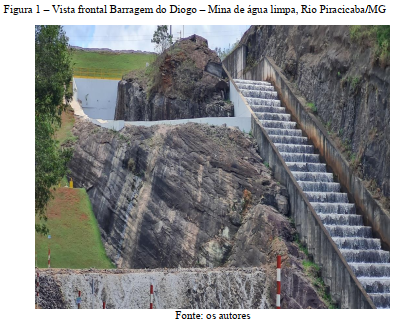

Para a obra da Barragem do Diogo em Rio Piracicaba, Minas Gerais, o cliente solicitou o serviço visando garantir a estabilização do maciço rochoso que faz parte do alteamento da barragem. Prevendo assim, possíveis transtornos a nível estrutural e de fator de risco ambiental.

A Soegeo conta com equipe técnica especializada para a garantia de que as obras sejam feitas em segurança, de maneira consciente, e atendendo as espectativas do cliente, além de respeitar as normas estabelecidas.

PROCEDIMENTOS EXECUTIVOS

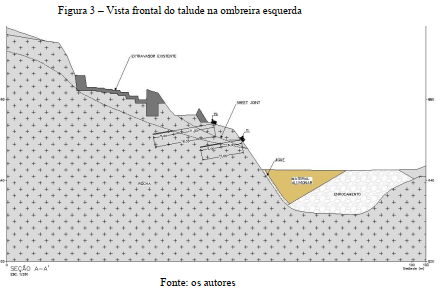

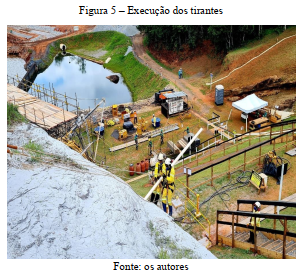

Para o projeto de estabilização do maciço foram pensadas duas linhas de tirantes monobarras com carga de 35tf, com comprimento de 16 metros no nível superior e 11 metros no nível inferior.

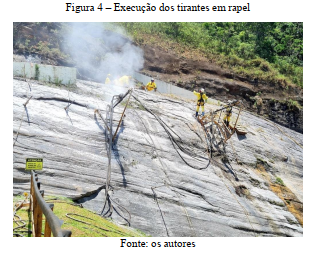

Para a primeira fase de execução do projeto, para as perfurações de atirantamento, no nível superior, foi necessária uma equipe de rapel especializada com acesso por corda e perfuratriz PW.

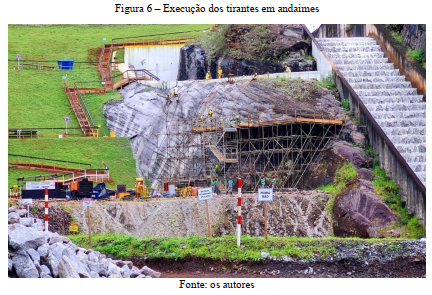

Para executar a perfuração na linha inferior, foi usada uma equipe em andaimes com perfuratriz SOE33.

 CONCLUSÃO E CONSIDERAÇÕES FINAIS:

Obra realizada com total segurança, sem ocorrência de acidentes, embora de maneira desafiadora. Em função da dificuldade da obra, foi necessária uma atenção especial ao detalhamento das atividades, de uma forma que contemplasse todos seus âmbitos.

A execução atendeu todos os procedimentos, ocorreu dentro do prazo, atendendo as expectativas do cliente.

A Soegeo prioriza o planejamento com metodologia executiva, de maneira discretizada em cada etapa de execução, fornecendo bons resultados.

REFERÊNCIAS:

[1] Oliveira, A., H., P., 2012. Problemas Hidrogeológicos em barragens envolvendo mecanismo de retroerosão tubular.
https://pantheon.ufrj.br/bitstream/11422/5389/1/OLIVEIRA%2C%20P.H.A.pdf

[2] Volkmer, V., M., 2011. Análise de subpressão em fundações rochosas e seus efeitos na estabilidade de barragens tipo gravidade.
https://repositorio.unb.br/bitstream/10482/16464/1/2011_MarianaVogtVolkmer.pdf
